La sélection de la taille appropriée d'une vanne papillon pneumatique est une décision critique qui peut avoir un impact significatif sur l'efficacité, la sécurité et les performances globales de votre système de contrôle des fluides. Dans notre entreprise, nous comprenons l’importance de bien faire les choses en tant que fournisseur de vannes papillon pneumatiques de confiance. Forts de plusieurs années d'expérience dans l'industrie, nous avons été témoins des conséquences d'un mauvais dimensionnement des vannes, allant d'une efficacité de débit réduite à des pannes de système. Dans cet article de blog, nous partagerons des informations précieuses et des considérations essentielles pour vous aider à prendre une décision éclairée lors du choix de la bonne taille pour votre vanne papillon pneumatique.
Comprendre les bases des vannes papillon pneumatiques
Avant de se lancer dans le processus de dimensionnement, il est essentiel d'avoir une solide compréhension des vannes papillon pneumatiques. Ces vannes sont couramment utilisées dans un large éventail d'industries, notamment la transformation chimique, l'alimentation et les boissons, les produits pharmaceutiques et le traitement de l'eau. Ils sont constitués d'un disque qui tourne sur un arbre à l'intérieur d'un tuyau pour contrôler le débit de fluide. L'actionneur pneumatique est responsable de l'ouverture et de la fermeture de la vanne, offrant un contrôle précis du débit.
Les vannes papillon pneumatiques offrent plusieurs avantages, tels que des temps d'ouverture et de fermeture rapides, une conception simple et de faibles besoins de maintenance. Ils conviennent également aux applications tout ou rien et d'étranglement, ce qui en fait un choix polyvalent pour divers besoins de contrôle des fluides.
Facteurs à prendre en compte lors de la sélection de la taille de la vanne
Plusieurs facteurs entrent en jeu pour déterminer la taille appropriée d’une vanne papillon pneumatique. Examinons de plus près chacun de ces facteurs :
Débit
Le débit est l’un des facteurs les plus critiques à prendre en compte lors du dimensionnement d’une vanne papillon pneumatique. Il fait référence au volume de fluide qui traverse la vanne par unité de temps. Pour calculer avec précision le débit requis, vous devez connaître le diamètre du tuyau, la vitesse du fluide et les exigences spécifiques de l'application.
Une vanne trop petite peut restreindre le débit, entraînant une réduction de l'efficacité du système et une augmentation de la consommation d'énergie. D’un autre côté, une vanne trop grande peut entraîner un mauvais contrôle et une instabilité. Par conséquent, il est essentiel de sélectionner une taille de vanne capable de gérer le débit requis sans provoquer de chutes de pression significatives.
Chute de pression
La chute de pression est une autre considération cruciale lors du dimensionnement d’une vanne papillon pneumatique. Il s’agit de la différence de pression entre l’entrée et la sortie de la vanne. Une chute de pression importante peut indiquer que la vanne est trop petite ou qu'il y a une obstruction dans le système.
Pour minimiser la chute de pression, il est important de sélectionner une vanne avec une faible résistance au débit. Ceci peut être réalisé en choisissant une vanne avec un diamètre plus grand ou une conception réduisant les turbulences et les frottements. De plus, il est important de s'assurer que la vanne est correctement installée et que le système de tuyauterie est conçu pour minimiser les pertes de pression.
Conditions de fonctionnement
Les conditions de fonctionnement de votre système de contrôle des fluides peuvent également avoir un impact significatif sur le choix de la taille de la vanne. Des facteurs tels que la température, la pression et le type de fluide manipulé doivent être pris en compte.
Par exemple, si le fluide est très visqueux ou contient des particules solides, une vanne plus grande peut être nécessaire pour éviter le colmatage et garantir un débit correct. De même, si la pression de fonctionnement est élevée, une vanne avec une construction plus solide et une pression nominale plus élevée peut être nécessaire.
Taille du tuyau
La taille du tuyau dans lequel la vanne sera installée est un autre facteur important à considérer. La taille de la vanne doit être compatible avec la taille du tuyau pour garantir un bon ajustement et minimiser les fuites.
En général, il est recommandé de sélectionner une vanne de même diamètre nominal que le tuyau. Cependant, dans certains cas, il peut être nécessaire d'utiliser une vanne de taille différente, notamment s'il existe des exigences de débit spécifiques ou des limitations d'espace.
Calculs de dimensionnement
Une fois que vous avez pris en compte tous les facteurs pertinents, vous pouvez procéder aux calculs de dimensionnement. Il existe plusieurs méthodes disponibles pour dimensionner les vannes papillon pneumatiques, notamment l'utilisation de coefficients de débit (Cv) et de calculs de chute de pression.
Coefficient de débit (Cv)
Le coefficient de débit (Cv) est une mesure de la capacité de la vanne à laisser passer le fluide. Il représente le nombre de gallons américains par minute (GPM) d'eau pouvant s'écouler à travers la vanne avec une chute de pression de 1 psi.
Pour calculer la valeur Cv requise pour votre application, vous devez connaître le débit, la chute de pression et la densité du fluide. La formule de calcul du Cv est la suivante :
Cv = Q / √ΔP
Où:
Cv = Coefficient de débit
Q = Débit (GPM)
ΔP = Chute de pression (psi)
Une fois que vous avez calculé la valeur Cv requise, vous pouvez sélectionner une vanne avec une valeur Cv égale ou supérieure à la valeur calculée.
Calculs de chute de pression
En plus du coefficient de débit, les calculs de chute de pression peuvent également être utilisés pour déterminer la taille de vanne appropriée. Les calculs de chute de pression prennent en compte les pertes par friction et d'autres facteurs pouvant affecter le débit de fluide à travers la vanne.
Il existe plusieurs méthodes disponibles pour calculer la chute de pression, notamment l'utilisation de formules empiriques et de simulations informatiques. La méthode spécifique que vous choisirez dépendra de la complexité de votre système et de la précision requise.
Types de vannes papillon pneumatiques et leurs considérations de dimensionnement
Il existe plusieurs types de vannes papillon pneumatiques, chacune avec ses propres caractéristiques et applications. Examinons de plus près certains des types les plus courants et leurs considérations de dimensionnement :

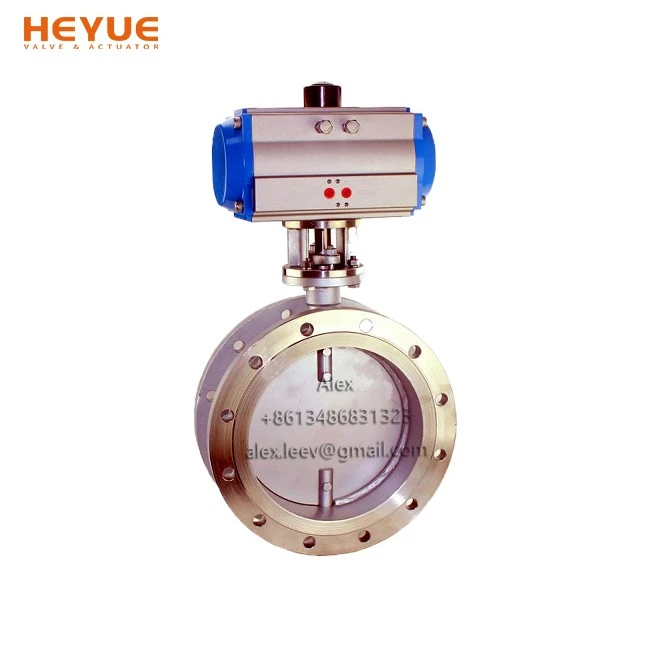

Vanne papillon à bride de ventilation pneumatique
Les vannes papillon à bride de ventilation pneumatique sont couramment utilisées dans les systèmes de ventilation pour contrôler le débit d'air ou de gaz. Ils sont conçus pour assurer une étanchéité parfaite et sont disponibles dans une variété de tailles et de matériaux.
Lors du dimensionnement d'une vanne papillon à bride de ventilation pneumatique, il est important de prendre en compte le débit d'air, la perte de charge et les exigences spécifiques du système de ventilation. De plus, la taille de la vanne doit être compatible avec la taille du conduit pour garantir un bon ajustement.
Vanne papillon sanitaire pneumatique
Les vannes papillon sanitaires pneumatiques sont spécialement conçues pour être utilisées dans les industries agroalimentaire, des boissons et pharmaceutique. Ils sont fabriqués à partir de matériaux de haute qualité, résistants à la corrosion et à la contamination et faciles à nettoyer et à entretenir.
Lors du dimensionnement d'une vanne papillon sanitaire pneumatique, il est important de prendre en compte le débit, la chute de pression et le type de fluide manipulé. De plus, la taille de la vanne doit être compatible avec le système de tuyauterie pour garantir un ajustement correct et minimiser le risque de contamination.
Vanne papillon pneumatique triple excentrique
Les vannes papillon pneumatiques à triple excentrique sont conçues pour être utilisées dans des applications à haute pression et haute température. Ils présentent une conception unique à triple excentrique qui assure une étanchéité parfaite et réduit la friction et l'usure.
Lors du dimensionnement d'une vanne papillon pneumatique à triple excentrique, il est important de prendre en compte le débit, la perte de charge et les conditions de fonctionnement du système. De plus, la taille de la vanne doit être compatible avec le système de tuyauterie pour garantir un bon ajustement et minimiser le risque de fuite.
Conclusion
La sélection de la taille appropriée d’une vanne papillon pneumatique est une décision cruciale qui nécessite un examen attentif de plusieurs facteurs. En comprenant les bases des vannes papillon pneumatiques, en prenant en compte le débit, la chute de pression, les conditions de fonctionnement et la taille des tuyaux, et en effectuant les calculs de dimensionnement nécessaires, vous pouvez vous assurer de choisir la vanne adaptée à votre application.
Dans notre entreprise, nous nous engageons à fournir à nos clients des vannes papillon pneumatiques de haute qualité et des conseils d'experts sur le dimensionnement et la sélection des vannes. Si vous avez des questions ou avez besoin d'aide pour choisir la vanne adaptée à votre application, n'hésitez pas à nous contacter. Notre équipe de professionnels expérimentés est là pour vous accompagner à chaque étape du processus.
Références
- Crane Co., « Flux de fluides à travers les vannes, les raccords et les tuyaux », document technique n° 410.
- ISA - The Instrumentation, Systems, and Automation Society, « Manuel de mesure de débit : conceptions et applications industrielles ».
- Association des fabricants de vannes d'Amérique (VMAA), « Normes de vannes et informations techniques ».
