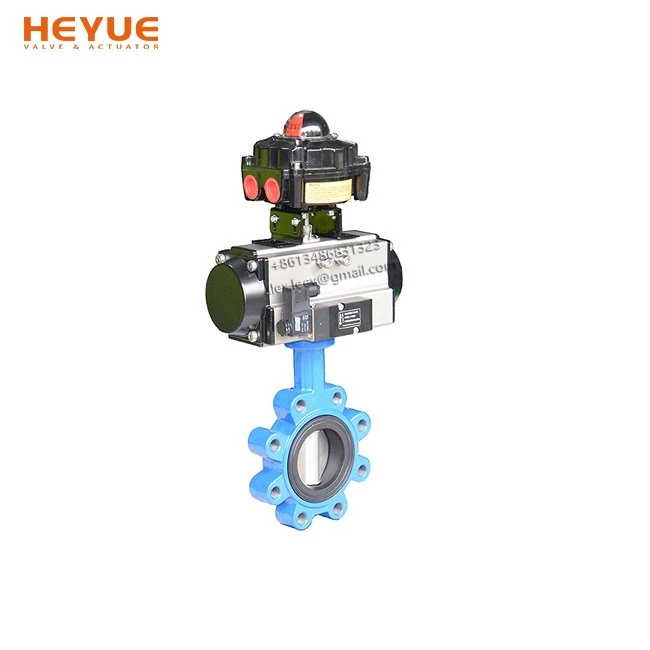

Vanne papillon à cosse pneumatique

La vanne papillon à cosse pneumatique Heyue est un type de vanne quart de tour-qui régule le débit de fluides à travers un système de canalisations. Il est constitué d'un disque circulaire ou « papillon » qui tourne à l'intérieur du corps de la vanne. Le disque est relié à un actionneur pneumatique, qui permet un contrôle précis de l'ouverture et de la fermeture de la vanne.



Contrôle de flux rationalisé

L’une des principales caractéristiques de la vanne papillon pneumatique est sa capacité à fournir un contrôle rationalisé du débit. Le disque, lorsqu'il est complètement ouvert, permet un écoulement sans obstruction, minimisant la chute de pression et garantissant un fonctionnement efficace.



Connexions sécurisées et sans fuite-

Grâce à sa conception à cosses, cette vanne papillon offre des connexions sécurisées et-sans fuite. Les pattes sur le corps de la vanne permettent une installation facile et assurent la stabilité, empêchant tout mouvement ou luxation pendant le fonctionnement. Cela garantit une étanchéité fiable et étanche, minimisant le risque de fuite.



Actionnement pneumatique pour une utilisation facile

L'actionneur pneumatique intégré à la vanne papillon à ergot permet un fonctionnement sans effort. En utilisant de l'air comprimé ou du gaz, la vanne peut être contrôlée à distance, permettant des ajustements précis des débits. Cette fonction d'automatisation améliore non seulement l'efficacité opérationnelle, mais réduit également le besoin d'intervention manuelle.



La vanne papillon à cosse pneumatique Heyue trouve son application dans diverses industries où un contrôle efficace du débit est essentiel. Certaines applications courantes incluent :

Traitement de l'eau et des eaux usées

Dans les usines de traitement de l’eau et des eaux usées, ces vannes sont utilisées pour réguler le débit d’eau, de produits chimiques et d’autres fluides. Ils jouent un rôle crucial dans le maintien de l’équilibre des processus de traitement de l’eau et dans la garantie d’une performance optimale du système.



Systèmes CVC

Les vannes papillon à oreilles sont largement utilisées dans les systèmes de chauffage, de ventilation et de climatisation (CVC). Ils contrôlent le débit d'air, d'eau ou de réfrigérants, permettant une régulation efficace de la température et assurant un confort optimal dans les bâtiments commerciaux et résidentiels.



Industries chimiques et pétrochimiques

Dans les industries chimiques et pétrochimiques, ces vannes sont utilisées pour manipuler des fluides corrosifs et dangereux. La construction durable et les capacités d'étanchéité fiables de la vanne papillon à oreilles en font un choix idéal pour des applications aussi exigeantes.



Normes de connexion

La vanne papillon à cosse pneumatique est disponible dans différentes normes de connexion, notamment ANSI 150LB, DIN PN16, GB PN16 et JIS10K. Cela permet à la vanne d'être facilement intégrée dans les canalisations et systèmes existants.



Paramètre technique principal
Diamètre nominal	DN(mm)	50-1000
Pression nominale	PN(MPa)	0.6	1	1.6
Pression d'essai	Essai de coque	0.9	1.5	2.4
	Test d'étanchéité	0.66	1.1	1.76
	Test aérien	0.6	0.6	0.6
Support applicable	Air, eau, eaux usées, vapeur, gaz, pétrole, etc.
Fonctionnement	Manuel, à vis sans fin, pneumatique, électrique/motorisé



Composants	Matériels
Corps de vanne	Acier à graphite sphéroïdal, acier moulé, acier allié, acier inoxydable
disque	Fonte grise, acier à graphite sphéroïdal, acier moulé, acier inoxydable, matériaux spéciaux
Bague d'étanchéité	Caoutchouc, PTFE
Tige de valve	2Cr13, acier inoxydable
Emballage	Joint torique-, graphite flexible



Sélection du matériau du joint et température applicable
Matériels	Caoutchouc chloroprène	Caoutchouc nitrile-butadiène	Caoutchouc éthylène-propylène	Téflon	Caoutchouc fluoré	Caoutchouc brut
Abréviation	CR	NBR	EPDM	PTFE	VITON	NBR
Modèle	X ou J	XA ou JA	XB ou JB	F, XC ou JC	XE ou JE	X1
Température maximale	82 degrés	93 degrés	150 degrés	232 degrés	204 degrés	85 degrés
Température minimale	-40 degrés	-40 degrés	-40 degrés	-268 degrés	-23 degrés	-20 degrés
Température applicable	0~+80 degré	-20~+82 degrés	-40~+125 degrés	-30~+150 degrés



Corps		Composants de vannes
Article	Détails	Article	Détails
Gamme de tailles	DN50-DN600	Matériau des sièges	NBR, EPDM, VITON, PTFE
Matériau du corps	SS, CI, fonte ductile, WCB	Matériau du disque	Acier inoxydable
Terminer la connexion	Plaquette, Bride	Matériau de la tige	Acier inoxydable
Pression de fonctionnement	<1.6MPa	Supports applicables	Contrôle de l'eau, de l'air, du gaz, de l'huile, du liquide, de la vapeur
Structure	Structure médiane/type A-

Dimensions principales (ANSI CLASSE 150)
MÉDLE (DN)	Pouce	D	D1	D2	L	H	n-ød	Actionneur
DN50	2"	52.7	92	120.5	41.4	27	4-M16	AT52
DN65	2-1/2"	64.4	105	139.5	44	33	4-M16	AT52
DN80	3"	78.8	127	152.5	45	45	4-M16	AT63
DN100	4"	104.2	157	190.5	52	289	8-M16	AT75
DN125	5"	123.3	186	216	54	318	8-M16	AT83
DN150	6"	157	216	241.5	54	341	8-M20	AT92
DN200	8"	202.5	270	298.5	55	428	12-M20	AT115
DN250	10"	250.5	314	362.5	60	490	12-M24	AT125
DN300	12"	301.6	381	432	65	567	12-M24	AT140
DN350	14"	333.3	413	476	76	65	12-M24	-
DN400	16"	389.6	470	539.5	86	76	12-M24	-
DN500	20"	491.6	584	635	130	86	-	-
